D243W型電液動斜板塵氣蝶閥
概述
本系列塵氣蝶閥根據含塵氣性質和特點設計制造，適用于含塵煤氣、干凈煤氣、煙囪氣及其它含塵氣體管路做控制和調節之用，廣泛適用于冶金、電力、化工、機械、水泥等行業的煤氣、塵氣及環境保護，除塵設施系統中。
本塵氣蝶閥操作力矩小，啟閉速度快，使用壽命長，閥門的密封部位采用高強度材料。具有高耐壓性和沖擊性。
連接法蘭符合 GB2555-81PN2.5 標準。
結構特點
D241-10型電液動式水道蝶閥用本公司產品 FY(B) 系列電流人轉角（電液頭）直接驅動完成蝶板的啟閉動作，本閥可進行現場控制，也可進行遠距離集中控制，還可將信號輸入計算機進行程序控制，電液轉角器根據需要設有手電 切換裝置，必要時可以手動操作.詳見本公司電液轉角器（電液頭）樣本說明書。
主要零件材料
零件名稱 |
閥體 |
蝶板 |
閥桿 |
材料 |
球墨鑄鐵、碳素鋼 |
球墨鑄 鐵、碳素鋼 |
優質碳素鋼 |

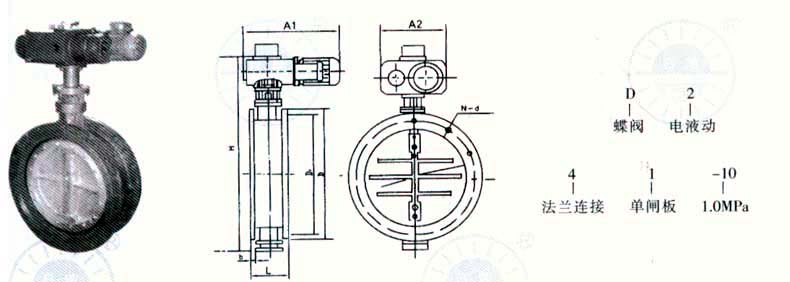

外形尺寸及型號說明
主要結構尺寸
DN |
L |
D |
D1 |
H |
A1 |
A2 |
b |
n-d |
配電液轉角器型號 |
200 |
230 |
320 |
280 |
620 |
520 |
222 |
18 |
8-17.5 |
ZDY(B)200 |
250 |
250 |
375 |
335 |
680 |
520 |
222 |
18 |
12-17.5 |
ZDY(B)200 |
300 |
270 |
440 |
395 |
720 |
520 |
222 |
18 |
12-22 |
ZDY(B)300 |
350 |
290 |
490 |
445 |
790 |
520 |
255 |
18 |
12-22 |
ZDY(B)300 |
400 |
310 |
540 |
495 |
830 |
520 |
255 |
24 |
16-22 |
ZDY(B)300 |
450 |
330 |
595 |
550 |
890 |
520 |
255 |
26 |
16-22 |
ZDY(B)400 |
500 |
350 |
645 |
600 |
950 |
520 |
255 |
26 |
20-22 |
ZDY(B)400 |
600 |
210 |
755 |
705 |
1020 |
545 |
320 |
28 |
20-22 |
ZDY(B)400 |
700 |
210 |
860 |
810 |
1090 |
545 |
320 |
28 |
20-26 |
ZDY(B)500 |
800 |
210 |
975 |
920 |
1170 |
545 |
320 |
28 |
24-26 |
ZDY(B)500 |
