DYXH型電液動插板式雙層卸灰閥

概述

  電液動插板式雙層卸灰閥是根據蘑菇頭式、錐形閥等結構的卸灰閥所存在的“體積大、泄漏率高、閥頭易磨損以及卡料、心機易燒毀、在工業生產流程中無法進人自動控制”等缺陷而研制的一種結構簡單、設計新穎的更新?lián)Q代之產品?蓮V泛應用于冶金、礦山、建材、電力、化丁等工業生產流程需要遠程控制或現場控制卸灰的過程中。

特點
  1、集機、電、液、控于一體,可實現遠距離控制、中央調度室監控和微機控 制;
  2、通電后,自動完成上、下閥之間互相交替工作,確保正壓或負壓卸料的工況下不會泄壓,至設定的卸料量后自動停止,雙閥全部關閉;
  3、卸料途中遇到卡料現象時,可自動處理故障;
  4、配用螺旋閘門便于對本閥維護而起切斷料流的作用;
  5、泄漏率低,泄漏率≤0.05%;
  6、采用電液推桿作動力源,過載自動卸荷,白鎖性好,不漏油,運行平穩;
  7、通過調整調節螺釘可調整密封間隙;
  8、采用插板結構卡料現象比其它結構卸灰閥的頻率低且不易磨損。

工作原理

  本閥為機、電、液、控于一體的卸料裝置,接通電源后,上閥電液推桿自動 打開閘板,至限位開關(SQ2)后,停留數秒卸料,然后關閉上閥閘板,至限位開 關(SQl)后轉入下閥工作,下閥電液推桿打開閘板至限位開關(SQ4)后,停留 數秒卸料,然后關閉下閥閘板至限位開關(SQ3)后,轉入上閥工作。如此交替 工作,至設定的卸灰量后,自動停止全過程工作。

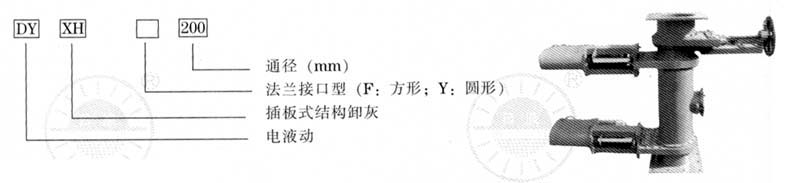

產品型號編制規則

主要技術性能參數表

通徑(MM)
配用電液推桿型號
功率KW
卸灰量m3/次
適用壓力MPa
卸灰方式
適用溫度
灰比重103kg/m3
泄漏率%
200
DYT700-180/60-P
1.1
0.013
-0.2
動液動
-20~200
1~3.8
≤0.05
250
DYT1000-220/60-P
1.1
0.022
30
DYT1500-250/60-P
1.5

0.032

350
DYT1750-300/60-P
2.2
0.044
400
DYT2000-350/60-P
2.2
0.058

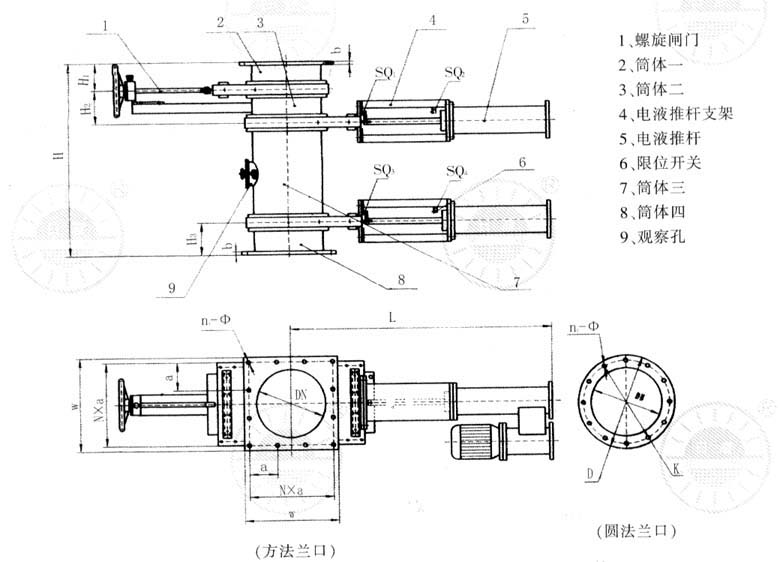

電液動插板式卸灰閥示意圖

主要尺寸表

通徑(mm
主要尺寸
方口
圓口
方口
圓口
L
H
H1
H2
H3
b
w
D
N×a
K
n1
n2
DN=200
1050
1200
135
175
160
16
320
φ320
2×135
φ280
8-φ18
8-φ18
DN=250
1145
1200
135
175
160
16
370
φ375
3×106
φ335
12-φ18
12-φ18
DN=300
1270
1300
135
185
160
16
450
φ440
3×130
φ395
12-φ18
12-φ22
DN=350
1410
1400
140
180
160
20
500
φ490
4×110
φ445
16-φ22
12-φ22
DN=400
1520
1450
140
180
160
20
550
φ540
4×123
φ495
16-φ22
16-φ22

備注:

  用戶如需表中未列出的特殊要求,可按用戶要求設備制造;
  電液推桿最大工作頻率在常溫≤20次/小時為宜。
