HS型緩沖鎖氣器系列

概述

　　HS型緩沖鎖氣器工作原理：使下落速度極高的物料接受兩極緩沖，均勻堆放在膠帶上，利用物料堆高自封閉和浮動緩沖裝置的氣密性，達到特料暢通，減少誘導鼓風。系統空氣含塵量大大減少。只需配用小容量的除塵器（2000-4000mm/n）。緩沖鎖氣漏斗與密封導料槽，導料槽中間擋簾配合使用，在保護環境衛生方面取得理想效果。

特點
　　1、保護膠帶、托輥等設備，減少維修，防止撕帶。
　　2、使物料均勻分布，防止跑偏和粘料，及沿途撒料。
　　3、減少誘導鼓風，可使其減到原來10%以下。
　　4、T型緩沖鎖氣器用于輸送粘料、濕料、大塊料，防止粘堵發生。
　　5、HS型緩沖鎖氣器可承受單重80kg物料12米高垂直自由下落的長期沖擊，鎖氣率為90%HAS、HSB、HSAB型為防堵型設備，不會堵塞。
　　6、優先采用HAS或HSAB型，當膠帶為倒順輸送方式時應采用HSB型，當斜落入導料槽高度不夠時可采用HST型。
　　7、當工藝布置中定型的緩沖鎖氣器不能滿足要求時，可與公司聯系生產各種非標準的緩沖鎖氣器。

主要性能參數

型號	結構特點	使用效果	適用場合
A	本體傾斜15.2°進料管帶30°或許45°	對物料有較強的導向作用，防止尖硬雜物刺傷膠帶的效果良好，縮短了落料管，減少粘堵	順著輸送膠帶固定的方向安裝
AB	本體傾斜15.2°進料管垂直安裝a	對物料何持導向作用有足夠的緩沖作業，是一種防堵型鎖氣器	順著輸送膠帶固定的方向安裝，最適合處理粘濕料
B	本體水平，進料管垂直安裝	對物料無導向作用是一種非粘堵型緩沖鎖氣器	適合在輸送膠帶雙向運行的場合
T	進料管帶30°或許45°角	對物料無導向作用粘堵的能力稍差	在料流方向同輸送運轉方向垂直的場合

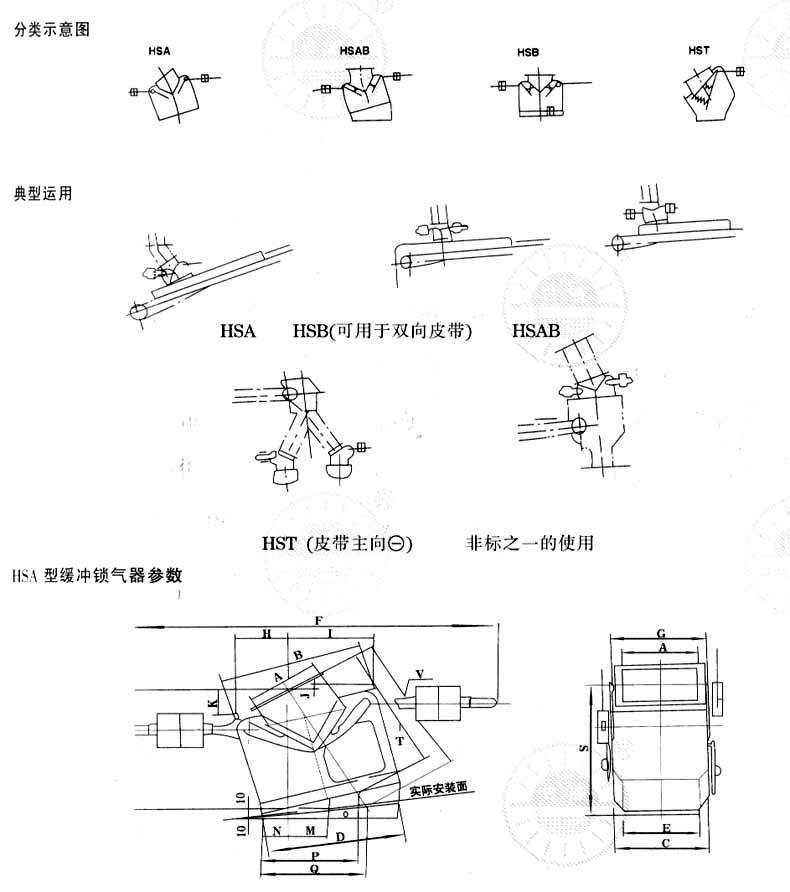

HS(A、AB、B、BT)型緩沖鎖氣器外型圖、參數表(適用落煤管)

接口法蘭聯接尺寸

型式 B b S n m Φ 500 450 30 170 3 12 15 650 600 30 220 3 12 15 800 700 30 190 4 16 15 1000 800 30 215 4 16 15 1200 900 35 245 4 16 19 1400 1000 35 214 5 20 19 1600 1200 40 236 5 20 19

	尺　　寸
	A	B	C	D	E	F	G	H	I	J	K
HSA500	450	973	682	939.2/cos α	420	2565	694	338	611	15	243
HSA650	600	1134	834	1094.4/cos α	570	2781	844	406	698	19	281
HAS800	700	1237	934	1194.2/cos α	670	2981	944	449	755	21	306
HSA1000	800	1357	1036	1310.4/cos α	720	3197	1044	500	320	36	322
HSA1200	900	1461	1136	1410.2/cos α	900	3497	1144	544	876	40	347
HSA1400	1000	1604	1236	1548.2/cos α	1120	3907	1244	606	952	59	365
HSA1600	1100	1708	1336	1648/cos α	1336	4307	1344	619	1008	61	390

L	M	N	P	Q	S	T	V	d
1392-470tgα	421	48.5	734	48.5+380.5Y	1402	1371	761Y	Φ16
1441-547tgα	434	113	814.5	113+422Y	1452	1403	844Y	Φ16
1466-597tgα	441	156	864	156+447.5Y	1476	1416	895Y	Φ16
1559-655tgα	466	189	940	189+487Y	1569	1502	974Y	Φ20
1526-705tgα	450	255	968	255+501.5Y	1536	1426	1003Y	Φ20
1489-774tgα	445	329	1026	329+531.5Y	1499	1394	1063Y	Φ24
1485-824tgα	444	380	1068.5	380+553.5Y	1495	1377	1107Y	Φ24

注：式中y=Sin(15.2-n)/Sin(60+a)

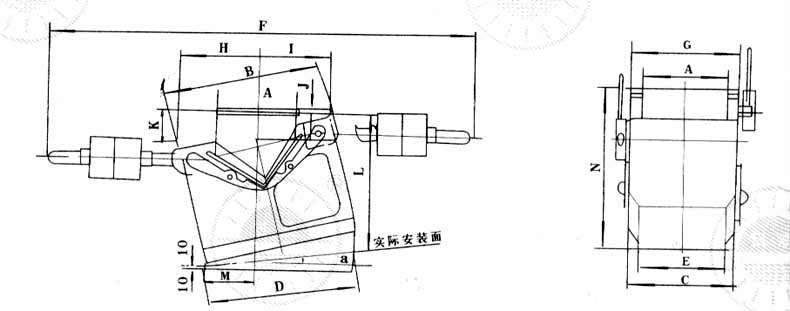

HSAB型緩沖鎖氣器參數

	尺　　寸
	A	B	C	D	E	F	G	H	I
HSA B500	450	973	682	939.2/cos α	420	2565	694	492	447
HSA B650	600	1134	834	1094.4/cos α	570	2781	844	570	524
HSA B800	700	1237	934	1194.2/cos α	670	2981	944	620	574
HSA B1000	800	1358	1036	1310.4/cos α	720	3197	1044	678	632
HSA B1200	900	1461	1136	1410.2/cos α	900	3497	1144	728	682
HSA B1400	1000	1604	1236	1548.2/cos α	1120	3907	1244	797	751
HSA B1600	1100	1708	1331	1648/cos α	1336	4307	1344	847	801

	尺　　寸
	J	K	L	M	N	d
HSA B500	15	243	1392-207.34sinα	207.34	1402	Φ16
HSA B650	19	281	1441-281.8sinα	281.8	1451	Φ16
HSA B800	21	306	1466-331.8sinα	331.8	1476	Φ16
HSA B1000	38	322	1559-372.43sinα	372.43	1589	Φ20
HSA B1200	40	347	1526-429.66sinα	429.66	1536	Φ20
HSA B1400	59	365	1489-523.97sinα	523.97	1499	Φ24
HSA B1600	61	390	1485-581.32sinα	581.32	1495	Φ24

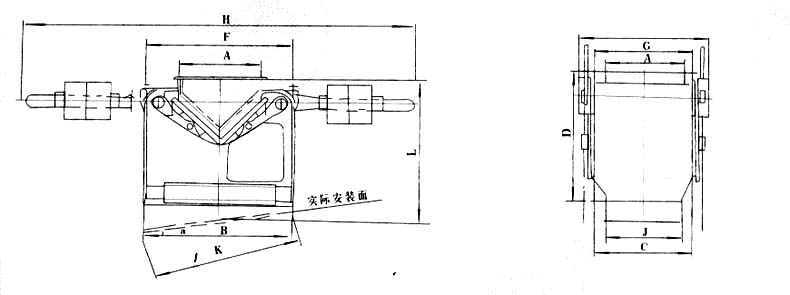

HSB型緩沖鎖氣器參數

	尺寸
	A	B	C	D	E	F	G	H	I	J	K	L	d
HSB500	450	973	682	1277	70	900	690	2565	942	420	973/cos α	1287+487sinα	Φ16
HSB650	600	1134	834	1288	70	1150	842	2780	1094	570	1134/cos α	1298+569sinα	Φ16
HSB800	700	1238	934	1288	70	1255	942	2980	1194	670	1238/cos α	1298+619sinα	Φ16
HSB1000	800	1358	1036	1355	65	1375	1044	3195	1296	720	1358/cos α	1365+679sinα	Φ20
HSB1200	900	1460	1136	1327	65	1470	1144	3495	1396	900	1460/cos α	1337+730sinα	Φ20
HSB1400	1000	1604	1236	1230	60	1620	1244	3905	1496	1120	1604/cos α	1240+802sinα	Φ24
HSB1600	1100	1708	1336	1202	60	1725	1344	4305	1596	1336	1708/cos α	1212+854sinα	Φ24

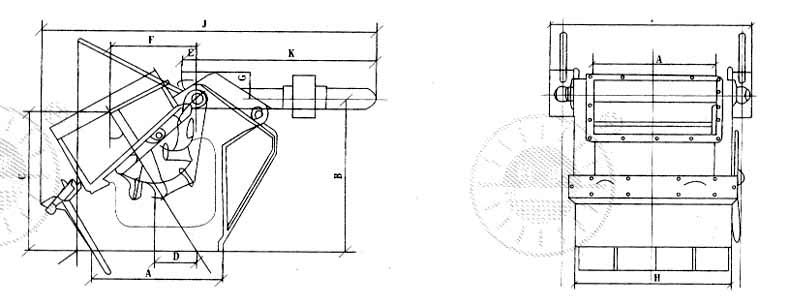

HST型緩沖鎖氣器參數

	尺寸
	A	B	C	D	E	F	G	H	I	J	K
HST500	450	879	898	209.5	70	405	320	686	1046	1870	1160
HST650	600	884	887	276.0	70	470	320	836	1218	1820	1000
HST800	700	891	981	267.9	70	514	320	936	1318	1893	1160
HST1000	800	972	956	280.0	70	546	320	1036	1440	2133	1160
HST1200	900	1063	1022	297	70	637	320	1136	1540	2207	1160
HST1400	1000	1135	1105	318.7	90	474	320	1236	1662	2276	1160
HST1600	1100	1222	1168	333.1	90	687	320	1336	1762	2549	1360
