SZYL型膠帶自控液壓拉緊裝置

概述

　　膠帶自控液壓拉緊裝置是根據我國煤礦、冶金的特點，吸收發達國家的先進技術，結合輸送機膠帶的張力實際情況設計而成的。該設備采用液壓控制方式、結構緊湊、重量輕、沖擊力小，起動平穩可靠，避免斷帶、磨帶等現象。

　　該設備使用廣泛，不僅適合煤礦和冶金，而且可與其他行業的膠帶輸送機配套。

特點

　　1.獨特的傳感器結構和數字控制電路，能夠使膠帶輸送機起動與工作時1，1-1.5倍張緊力的最佳狀態。
　　2.設有隨機函數，能夠在正常運行時可根據輸送機自行檢測，達到重載大拉力，輕載小拉力的隨機變化能力。
　　3.采用先進的電液動執行機構，具有很高的張緊力的控制精度，使皮帶機工作更可靠、更平穩，延長膠帶使用壽命避免斷帶事故發生。
　　4.設有正常、現場的兩種控制方式，便于現場安裝調試。
　　5.結構緊湊、安裝空間小。
　　6.可與集控裝置連接，實現對該機的遠距離集控制，還可以實現微機控制。

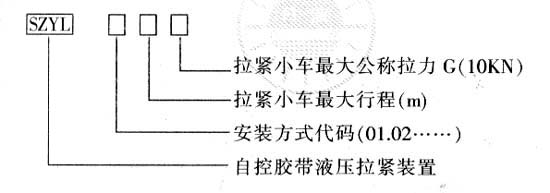

產品型號編制規則

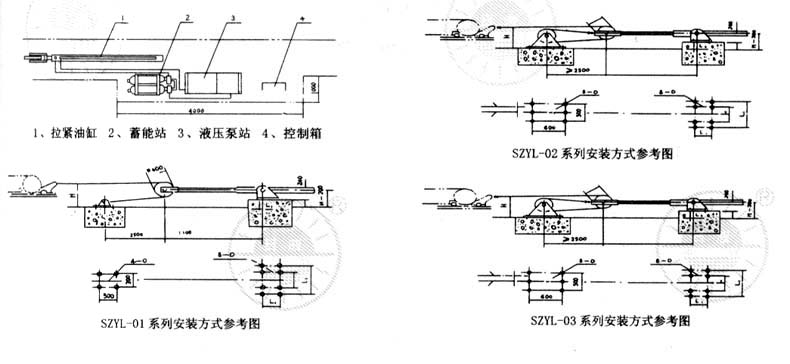

平面圖

SZYL-01系列規格表

對拉緊小車的最大公稱拉力(10KN) (T)

5

6

8

10

13

15

17

20

25

30

40

拉緊小車的最大行程（M）

4

*

*

*

*

*

*

*

*

*

*

*

5

*

*

*

*

*

*

*

*

*

*

*

6

△

△

*

*

*

*

*

*

*

*

*

7

△

△

*

*

*

*

*

*

*

*

*

8

△

△

△

*

*

*

*

*

*

*

*

9

△

△

△

△

*

*

*

*

*

*

*

10

△

△

△

△

△

*

*

*

*

*

*

12

△

△

△

△

△

△

*

*

*

*

*

14

△

△

△

△

△

△

*

△

*

*

*

拉力的調節范圍 (10KN)

1.7-5

2-6

2.8-8

3.5-10

4.5-13

6-15

7-17

9-21

10-25

12-30

18-43

SZYL-02系列規格表

		對拉緊小車的最大公稱拉力(10KN) (T)
		5	6	8	10	13	15	20	30
拉緊小車的最大行程（M）	6	*	*	△	△	△	△	△	△
	7	*	*	△	△	△	△	△	△
	8	*	*	*	△	△	△	△	△
	9	*	*	*	*	△	△	△	△
	10	△	△	*	*	*	△	△	△
	12	△	△	*	*	*	*	△	△
	14	△	△	△	*	*	*	*	△
	16	△	△	△	*	*	*	*	*
	18	△	△	△	△	*	*	*	*
拉力的調節范圍 (10KN)		1.7-5	2-6	2.8-8	3.5-10	4.5-13	6-15	9-241	12-30

SZYL-03系列規格表

		對拉緊小車的最大公稱拉力(10KN) (T)
		5	6	8	10	15	20
拉緊小車的最大行程（M）	6	△	△	△	△	△	△
	8	△	△	△	△	△	△
	10	*	*	△	△	△	△
	12	*	*	△	△	△	△
	14	*	*	*	△	△	△
	16	*	*	*	*	△
	18	*	*	*	*	*	△
	20	*	*	*	*	*	*
	22	*	*	*	*	*	*
	24	*	*	*	*	*	*
拉力的調節范圍 (10KN)		1.7-5	2-6	2.8-8	3.5-10	6-15	9-21

有關地腳螺栓尺寸表

型號	D	L1	L2	L3	L4
SZYL-01-/5　　　　SZYL-01-/6 　　SZYL-01-/8　　　　SZYL-02-/5	M24	380	580	100	500
SZYL-01-/10　　　 SZYL-01-/13 　　SZYL-02-/6　　　　SZYL-02/8 　　SZYL-03-/5　　　　SZYL-03-/6	M30	460	700	100	500
SZYL-01-/15　　　 SZYL-01-/17 　　SZYL-01-/20　　　 SZYL-02-/1 　　SZYL-02-/13　　　 SZYL-03-/8 　　SZYL-03-/10	M35	565	865	120	550
SZYL-01-/25　　 　SZYL-01-/30 　　SZYL-01-/40　　　 SZYL-01-/15 　　SZYL-02-/20　　 　SZYL-02-/30 　　SZYL-03-/15　　　 SZYL-03-/20	M42	715	1075	150	600

主要技術參數及系列規格表

序號	張緊行程	張緊力		液壓缸直徑	液壓缸行程	張緊速度	液壓站工作壓力	液壓站電動機型號功率及電壓	控制箱型號	說明
		正常	啟動
1	0-2000	20	30	φ125	1000	0.2	16	YB100L2-4 P=3kw,660V		1、行和單位：mm 　2、張力單位：KN 　3、直徑單位：mm 　4、速度單位：m/s 　5、壓力單位:MPa 　6、對任何一種選配組合其張緊 　在一定范圍內均可調 　7、如果此表不能滿足您的需 　要，我單位可為您設計供貨
		40	60	φ160
		60	90
2	0-3000	40	60		1500
		60	90
		80	120				20	YB112M-4 P=4kw，660V
3	0-4500	40	60				16
		60	90	φ200
		80	120				20
		100	150
4	0-6000	40	60		2000		16	YB100L2-4 P=3kw,660V
		60	90
		80	120	φ250
		100	150
		120	180				20	YB112M-4 P=4kw，660V
5	0-8000	60	90
		80	120
		100	150				16	YB132S-4 P=5.5kw,660V
		120	180	φ320	2500
		140	210
6	0-10000	80	120
		100	150
		120	180		3000
		160	240				25	YB132M-4 P=7.5kw，660V
		200	300

使用條件及維護說明：

　　使用條件：本系列產品分普通型和隔爆型兩種，適用于井上、井下各種水平，上運、下運、帶式輸送機工作場合，特別對于需要較長拉緊行程，較大拉緊力的帶式輸送機，其經濟效益更佳，井上井下溫度適用范圍-20度～60度左右。
　　1、設備的工作環境應盡量保持清潔，避免淋水直接落到設備上；
　　2、定期檢查各元件的工作狀態，對各高壓管接頭及閥體的密封件一般一年更換一次；
　　3、測壓儀器、儀表每年校對一次；
　　4、液壓油每年更換一次，油必須過濾，油中應無水，加油口必需要密封，冬季采用30號液壓油，夏季采用20液壓油，每半年油箱進行保養一次，用煤油沖洗管道、油路集成塊、濾油器和油箱底部。
　　5、由于生產或其他方面的需要，輸送機的運量和其他工況發生變化時，拉緊裝置的各種信號元件，應做相應的調整。
