DF241W型電液動式輕型通風蝶閥
概述
本系列蝶閥是專門為通風除塵管道設計的。結構短，重量輕。使用維護方便，以其多樣的外形和結構可以適應各種形狀的管道和不同的使用要求，本閥廣泛應用于工礦企業，城建人防設施的排煙、除塵、通風采暖系統中做調節和控制風量之用，本系列蝶閥有圓形蝶閥、矩形單葉片，多葉鉬等形式，還可應用戶要求設計和制造其它形式的輕型通風蝶閥。該閥采用本公司產品ZDY(B) 系列電液轉角器（電液頭）驅動蝶閥完成啟閉動作。本閥可進行現場控制，也可進行遠距離集中控制，還可將信號輸入計算機進行程序控制，電液轉角器設有手--電切換裝置，必要時可以手動操作。 詳見本公司電液轉角器（電液頭）樣本說明書。

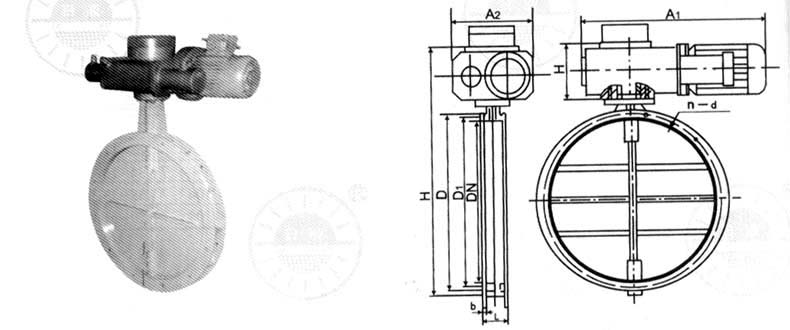

外形示意圖
型號說明
D |
F |
2 |
4 |
1 |
W |
-0.1 |
蝶閥 |
結構 |
電液動 |
法蘭連接 |
單閥板 |
密封材料與閥體同 |
0.1MPa |
主要結構尺寸
DN |
L |
D |
D1 |
H |
A1 |
A2 |
b |
n-d |
配電液轉角器型號 |
250 |
100 |
340 |
300 |
500 |
520 |
222 |
4 |
6-12 |
ZDY(B)15 |
300 |
100 |
395 |
350 |
550 |
520 |
222 |
5 |
6-12 |
ZDY(B)15 |
350 |
120 |
445 |
400 |
665 |
520 |
222 |
5 |
12-14 |
ZDY(B)15 |
400 |
120 |
495 |
450 |
720 |
520 |
255 |
5 |
12-14 |
ZDY(B)45 |
450 |
120 |
545 |
500 |
770 |
520 |
255 |
6 |
12-14 |
ZDY(B)45 |
500 |
120 |
610 |
656 |
830 |
520 |
255 |
6 |
12-14 |
ZDY(B)45 |
600 |
120 |
720 |
668 |
940 |
520 |
255 |
8 |
16-18 |
ZDY(B)45 |
700 |
140 |
820 |
760 |
1040 |
520 |
255 |
10 |
20-18 |
ZDY(B)45 |
800 |
140 |
1020 |
970 |
1270 |
545 |
320 |
10 |
20-18 |
ZDY(B)45 |
900 |
140 |
1020 |
970 |
1240 |
520 |
255 |
8 |
16-18 |
ZDY(B)45 |
1000 |
150 |
1120 |
1070 |
1270 |
545 |
320 |
12 |
20-18 |
ZDY(B)85 |
1200 |
150 |
1320 |
1270 |
1570 |
545 |
320 |
14 |
26-22 |
ZDY(B)85 |
1400 |
150 |
1520 |
1470 |
1770 |
545 |
320 |
14 |
26-22 |
ZDY(B)85 |
1600 |
200 |
1720 |
1670 |
1770 |
545 |
320 |
16 |
26-22 |
ZDY(B)85 |
1800 |
200 |
1940 |
1870 |
2170 |
545 |
320 |
16 |
26-22 |
ZDY(B)85 |
2000 |
200 |
2140 |
2080 |
2340 |
545 |
330 |
18 |
26-22 |
ZDY(B)150 |
2200 |
250 |
2340 |
2280 |
2540 |
545 |
330 |
18 |
26-22 |
ZDY(B)150 |
2400 |
250 |
2540 |
2480 |
2840 |
545 |
330 |
20 |
26-22 |
ZDY(B)150 |
